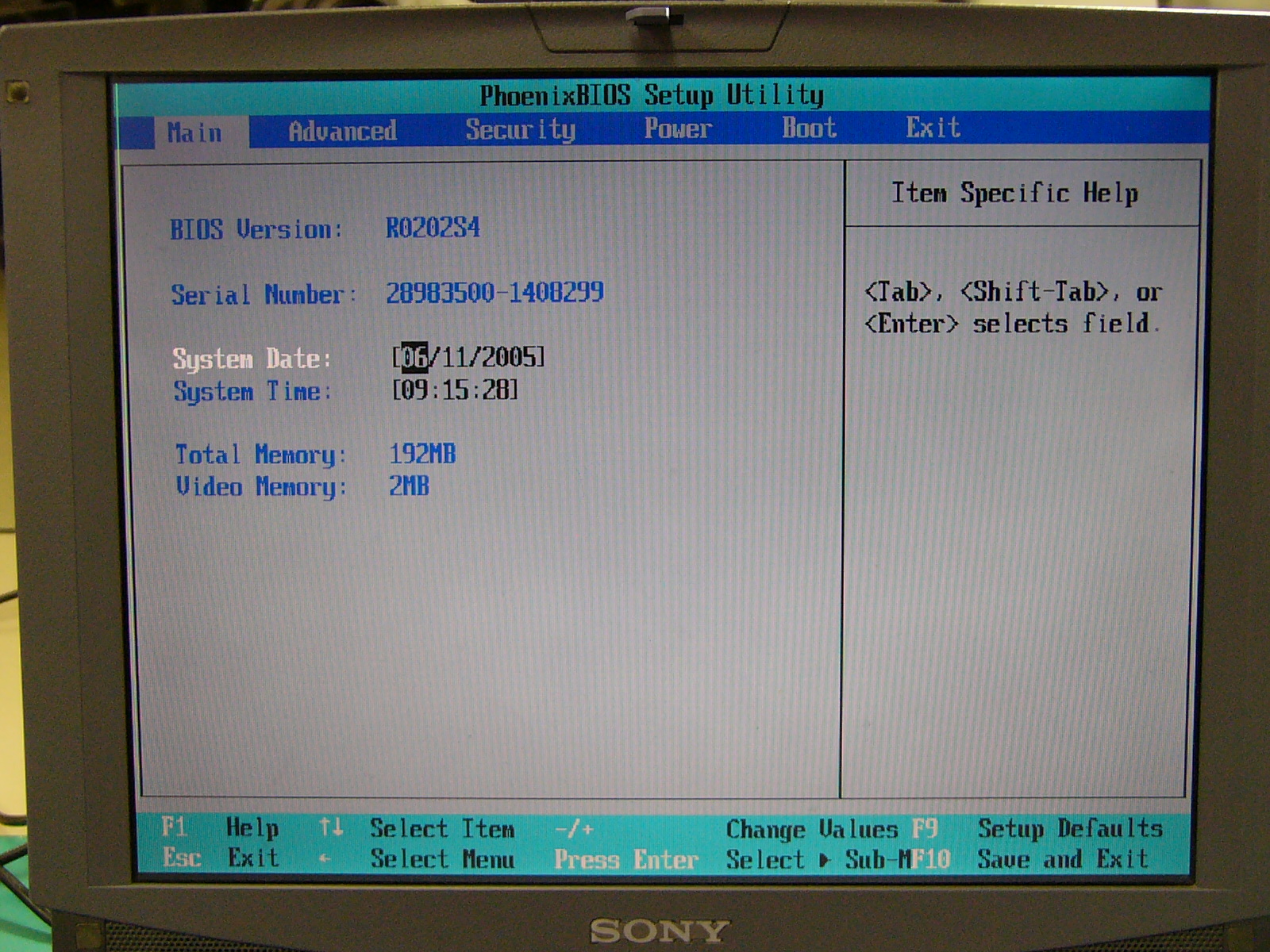

| 交換前の「起動画面」 「BIOS」設定画面です。 （画面左端に緑の輝線が出ています。） |
 |
| 「システム情報」の表示です。 |  |

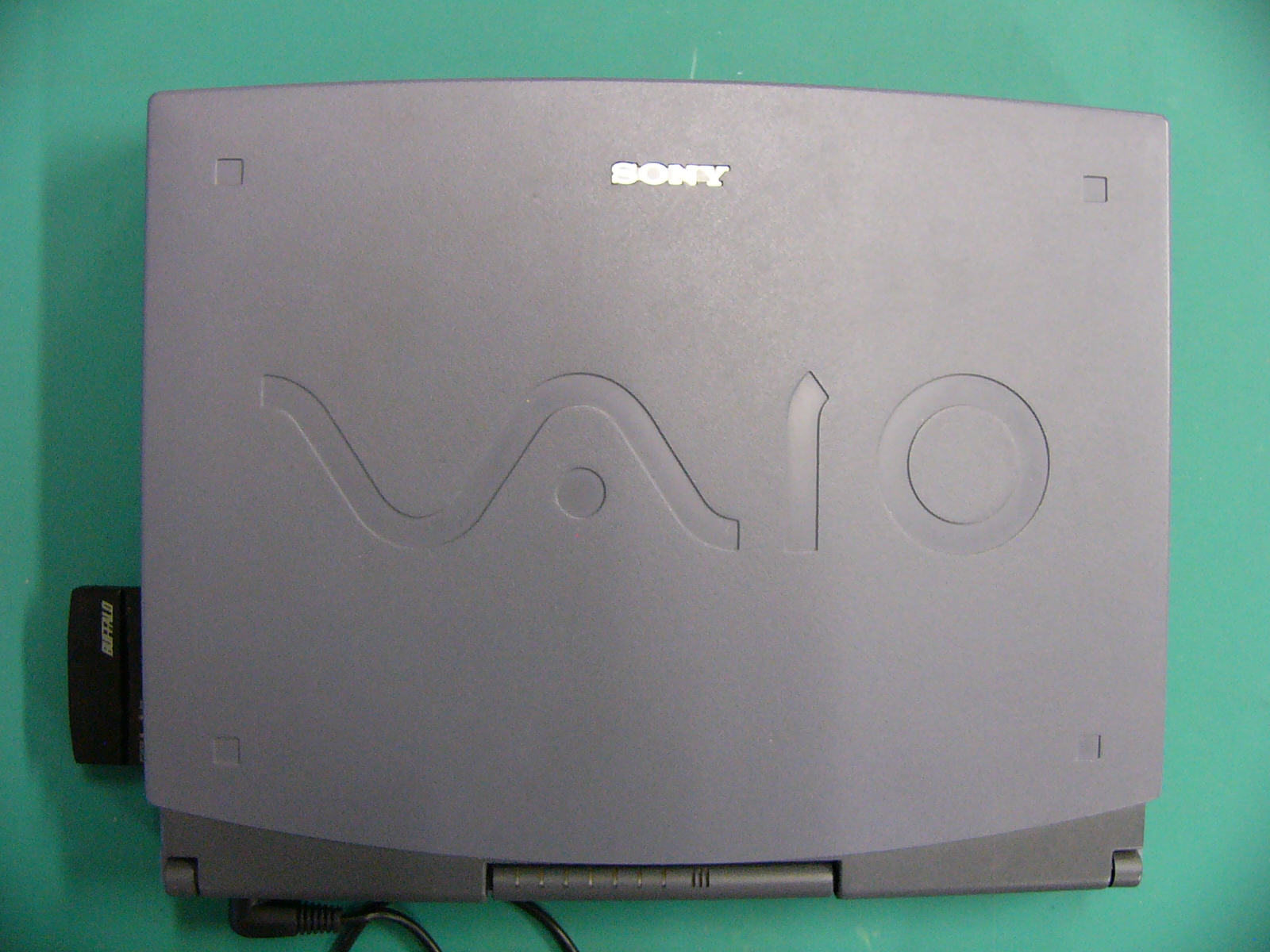

| 全体像です。 カードスロットに刺さっているのは 「なな、なんと無線LANカード！！！」 ではアーリマせんか？ （いまどき、珍しくもないですね。） |
 |
| 裏面の全体像です。 |  |

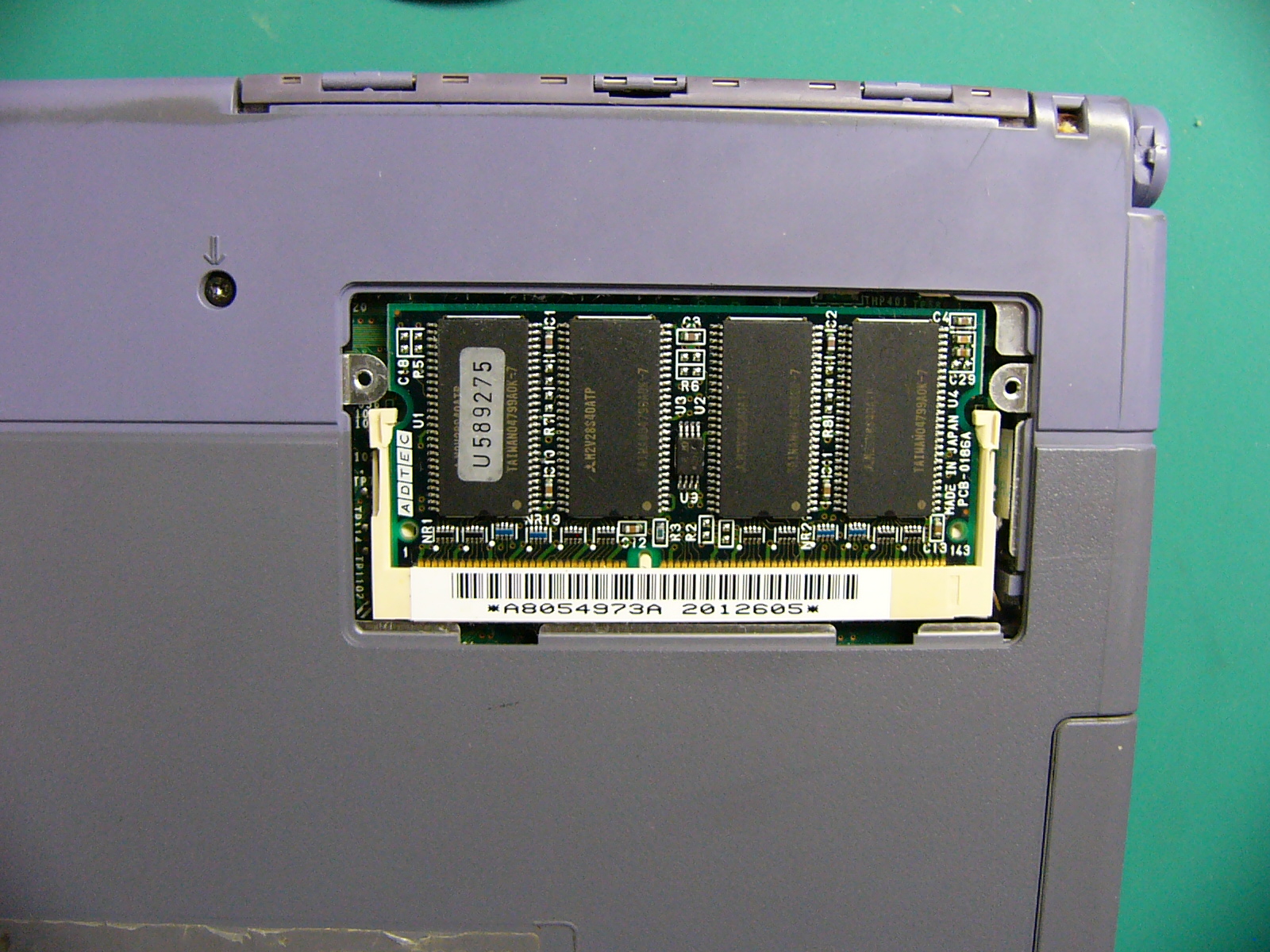

| 裏面のメモリスロットと メモリ（ＡＤＴＥＣ１２８ＭＢ） です。 ＡＤＴＥＣのメモリは、 信頼性も高いのですが 高さがあるため物理的 に利用できない機種が 多かったりします。 |
 |
| 裏面全体の画像です。 ここから、見えるねじを すべて外します。 （メモリのほかにチップが １つ見えますが詳細 不明です。ＢＩＯＳ用？） |
 |

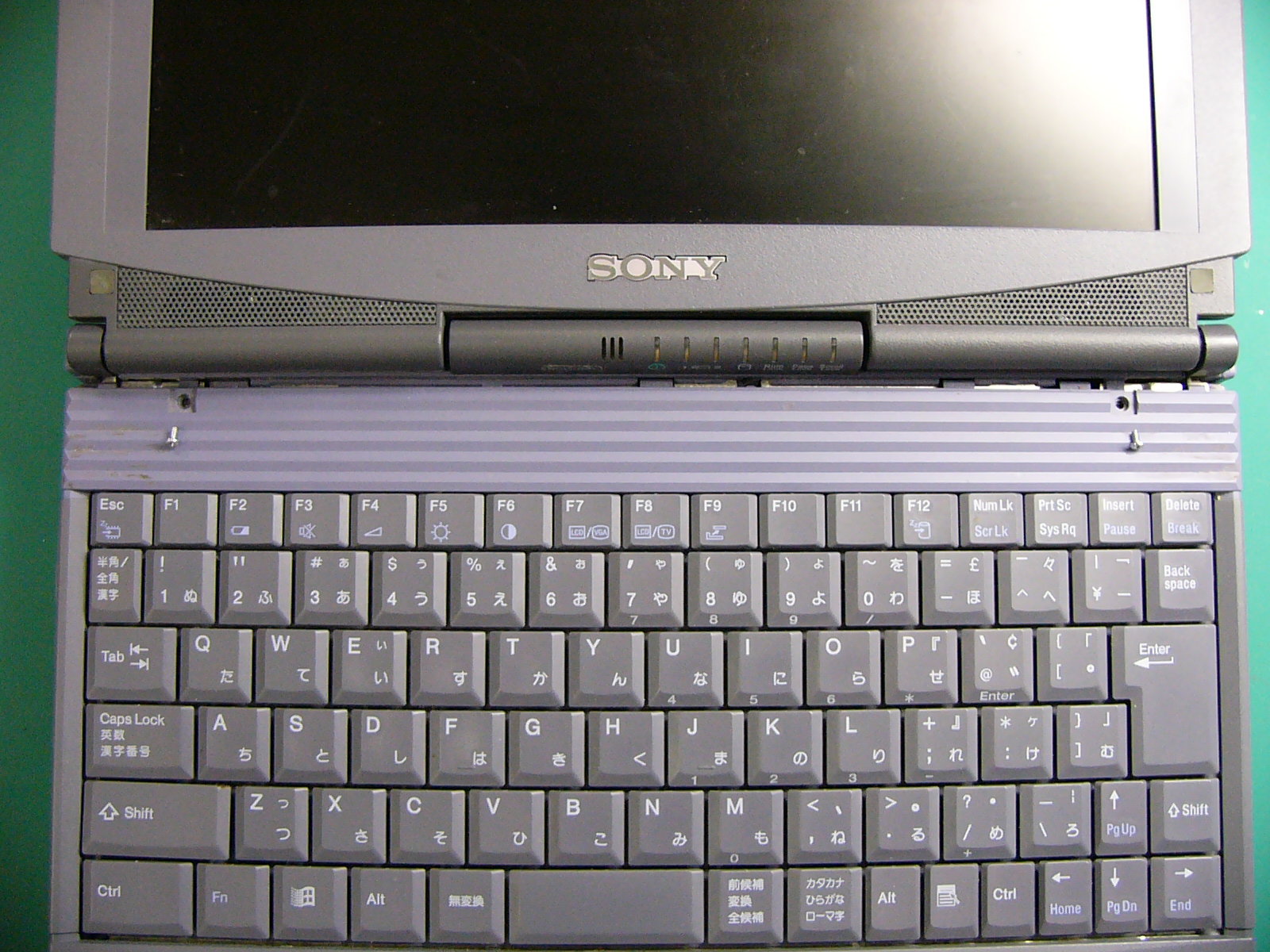

| 裏面のネジをすべて外し 終えたらキーボードの上部 にあるフレーム止めのネジ を外し、キーボードごと フレームを少し手前にずらし ます。 |
 |
| 電源スイッチ右にあるような 突起でフレームを固定して ありますので、プラスチックの フレームに無理な力を加えて 外そうとすると破損します。 |
 |

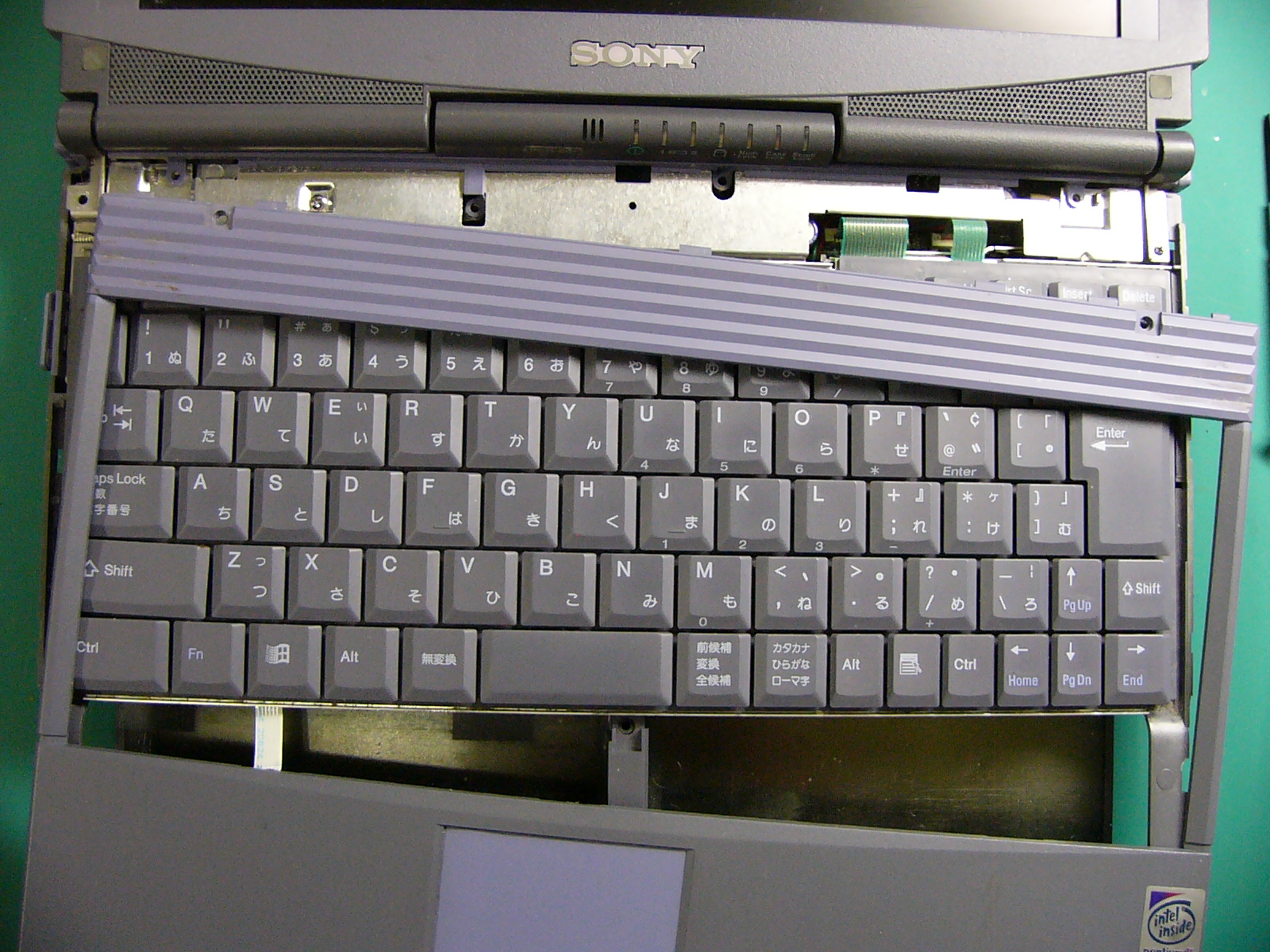

| フレームが外れたところです。 まだ、タッチパッドのケーブル |
 |

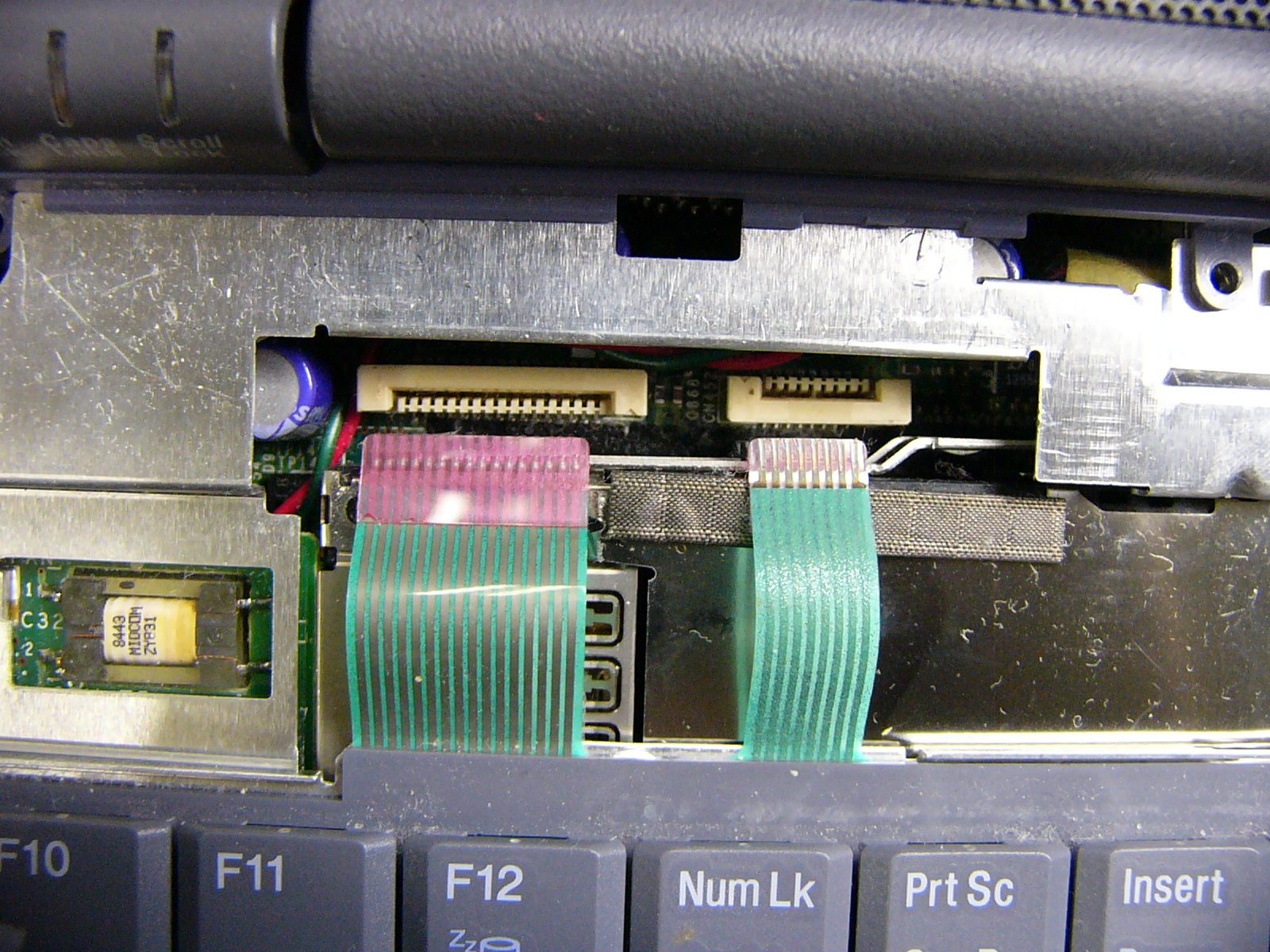

| キーボードのコネクタを２本 外すとキーボードが取れます。 |
 |

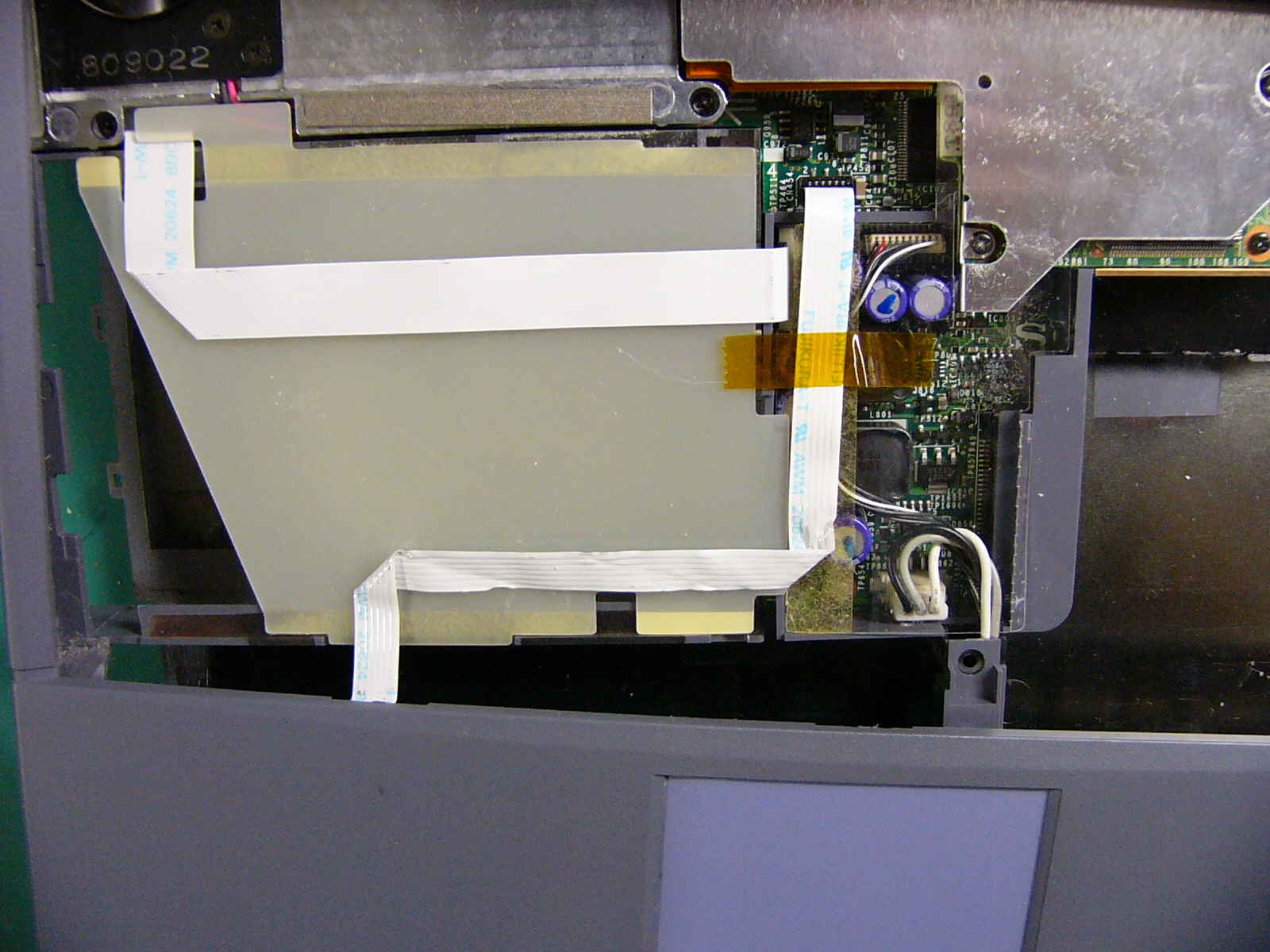

| キーボードを取り外してから フレームについているタッチ パッドのケーブルをコネクタ から抜き取ります。 |
 |

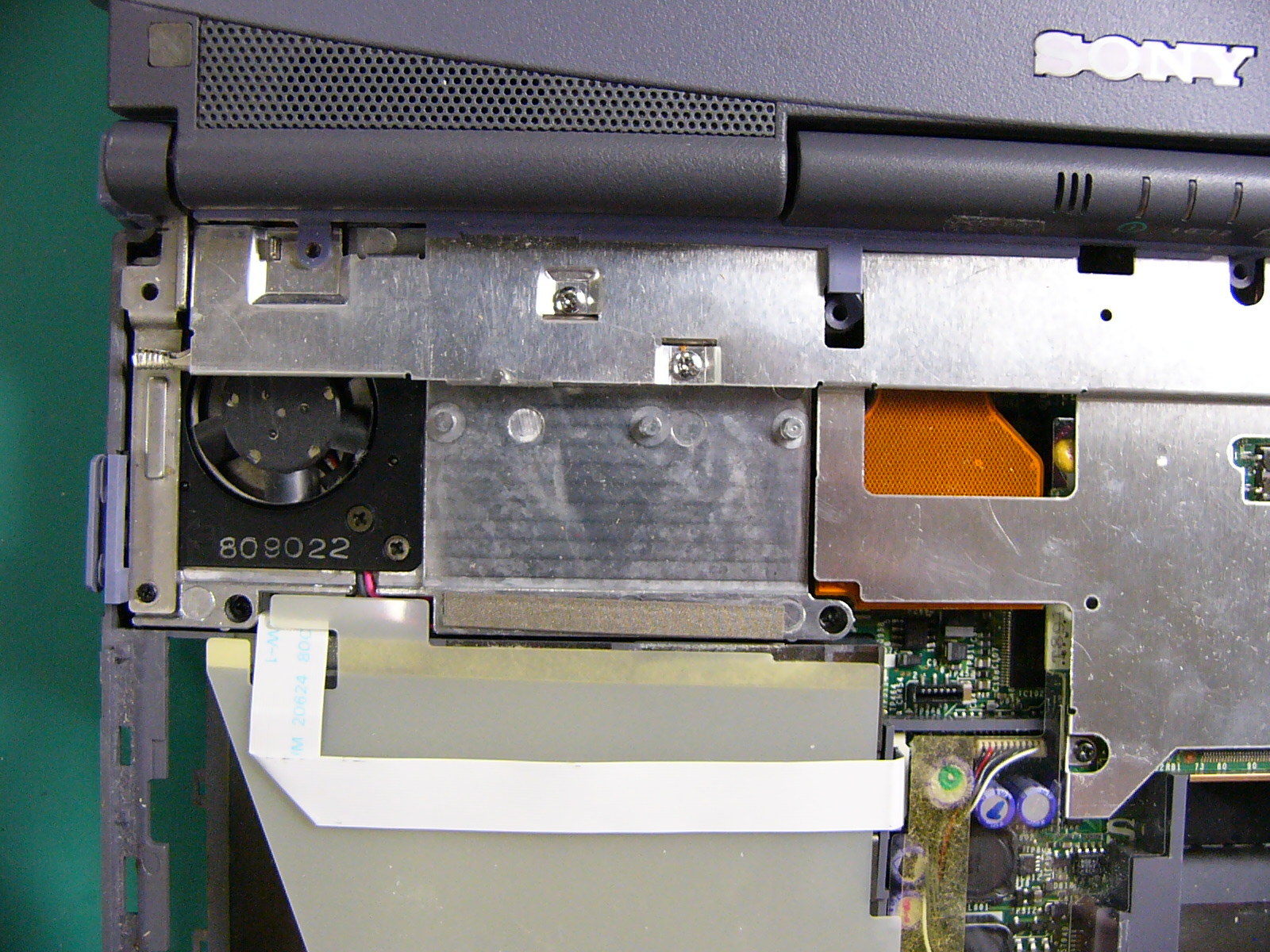

| キーボード側のフレームが 取り外せたら、左上部に ファンの付いた金属性の 放熱板（というよりブロック） が見えます。 この下にＣＰＵが隠れてい ます。 ここからは、液晶ディスプレイ を外していきます。 |
 |
| 液晶ディスプレイは、ヒンジと 呼ばれる部品で支えられて いるので、ヒンジを固定して いるネジを外します。 ヒンジに組み合わさっている シールド用のアルミ板を 止めているネジ（中央付近 の２本）を外します。 |
 |
| 左右両サイドのヒンジ固定 ネジを外し、フレーム上部 左右の止めネジを外すと、 ヒンジを上に引き上げる ことができるようになります。 （ディスプレイのケーブルを 外すまで、引き抜いては いけません。） |
 |

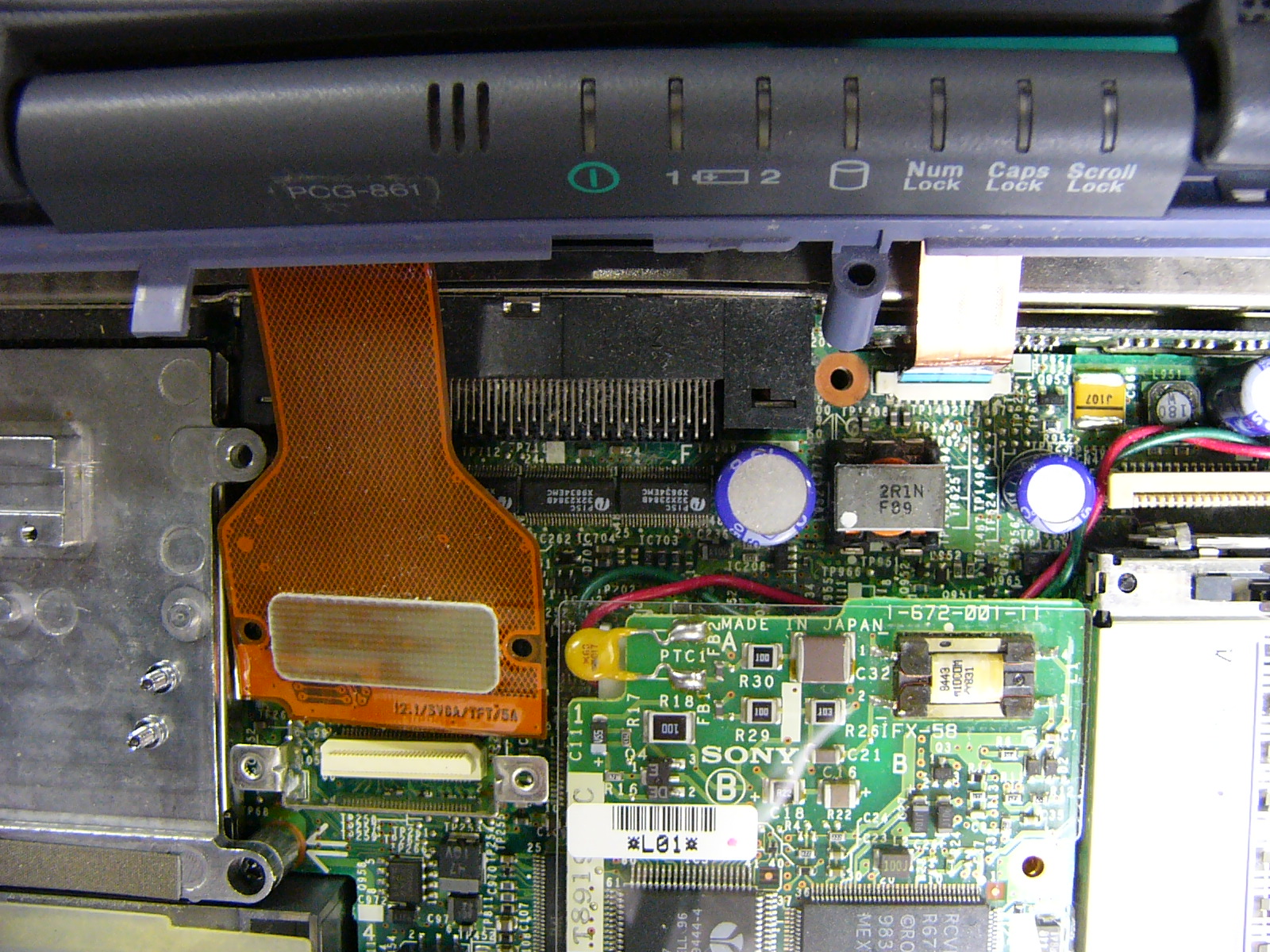

| シールド板を変形させない ように慎重に、丁寧に取り 外します。 シールド板の下にある茶色 のディスプレイケーブルの ネジを外して取り外します。 もう１つ白帯と青帯の入った LED用のケーブルも外します。 |
 |
| 本体からディスプレイを 抜き取ると、左上にＣＰＵ のクーラーファンとヒート シンクが出てきます。 CPUクーラーは３本のネジで |
 |

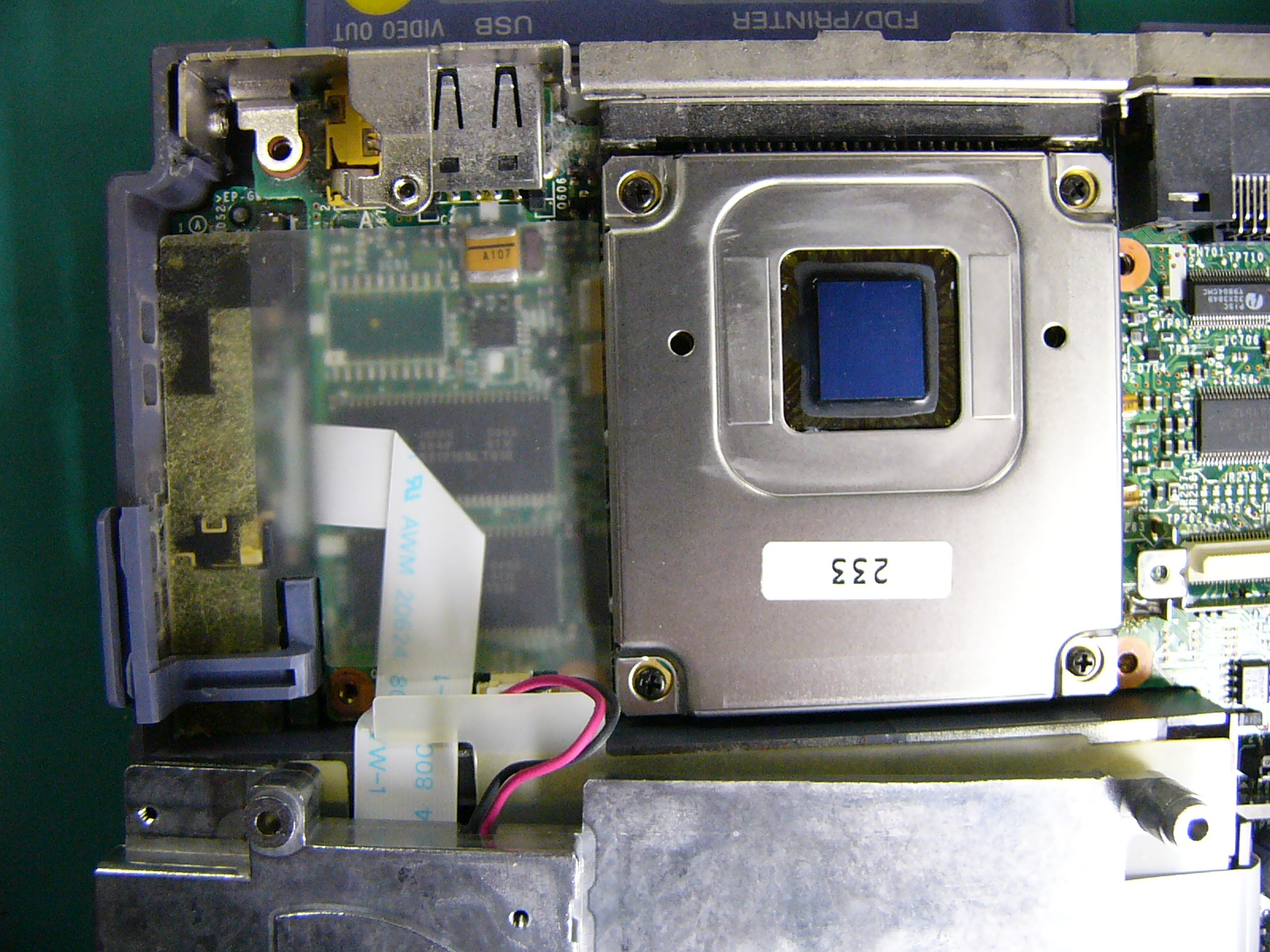

| ＣＰＵファンを外したところ。 これがミニカートリッジです。 CPUのコア部分には熱伝導 ゴムが張り付いていますが 破れないように丁寧にはがして 保管しておきます。 （ＣＰＵは、ボルト・ナット止めに なっているため、マザーボード を取り出さなければ交換でき ません。） |
 |
| マザーボード右上隅のネジ とカードスロットの止めネジ およびマザーボード中央部分 の２本のネジ、さらにＣＰＵ 左下の止めネジの脇にある マザーボード固定ネジを 外します。 |
すいません |

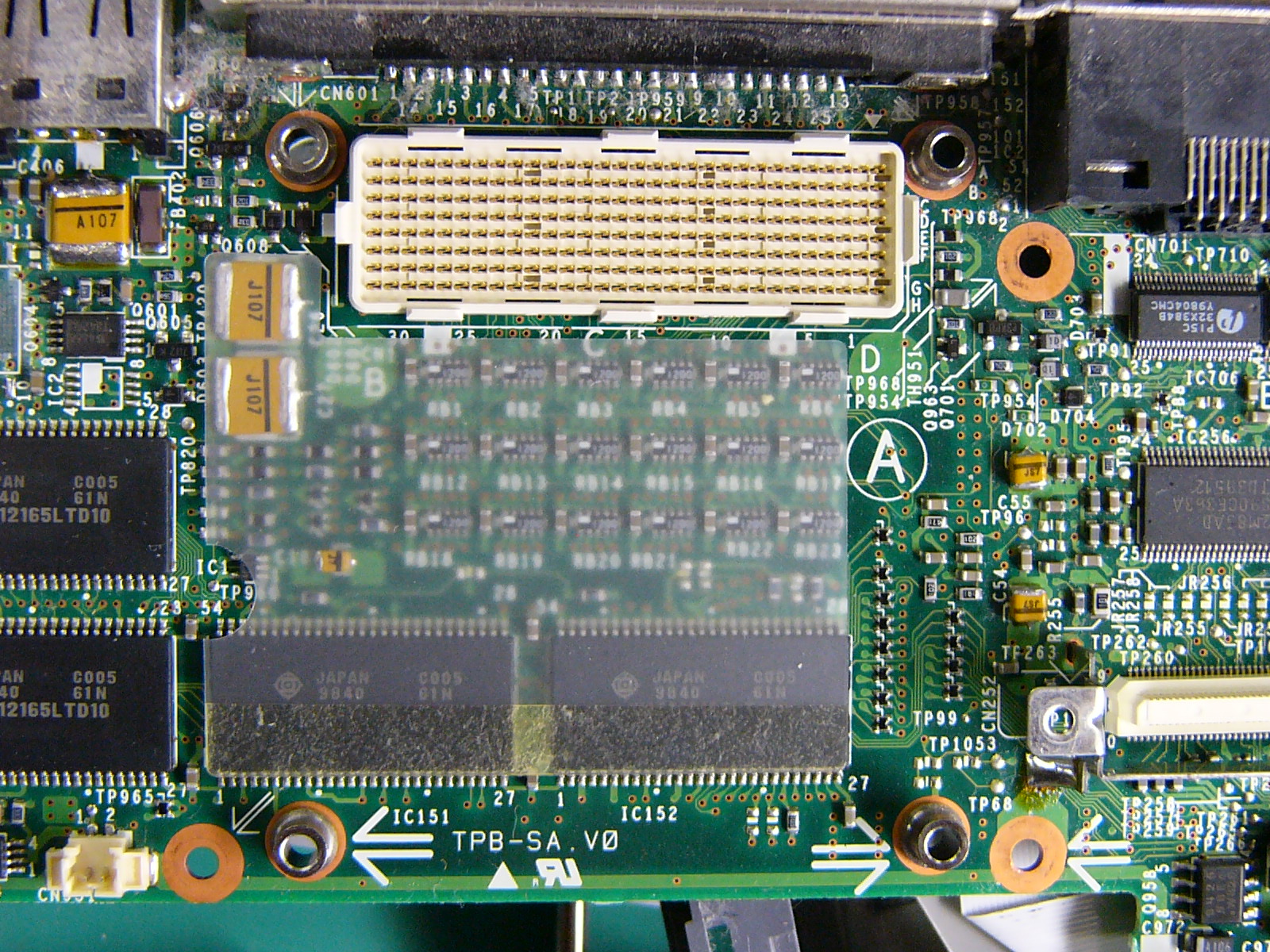

| マザーボードを取り出して 裏面を見ると、メモリスロット 付近に、ＣＰＵを止めている ボルト・ナットを確認できます。 ナットを取ってボルトを外すと ＣＰＵを取ることができます。 ※ボルトは、ぐらつきを抑える ためか、金属製の支柱に 通してあります。 |
 |

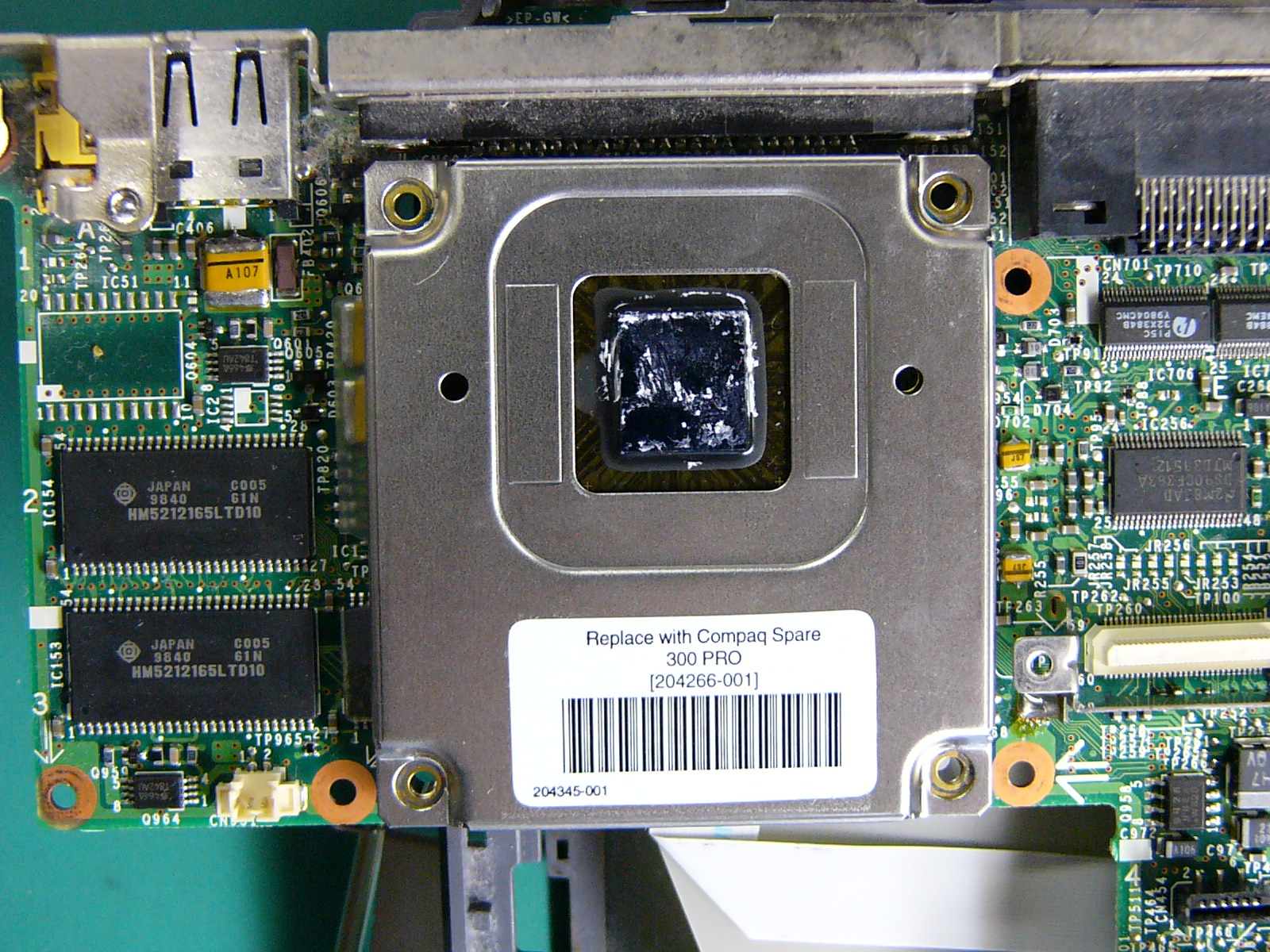

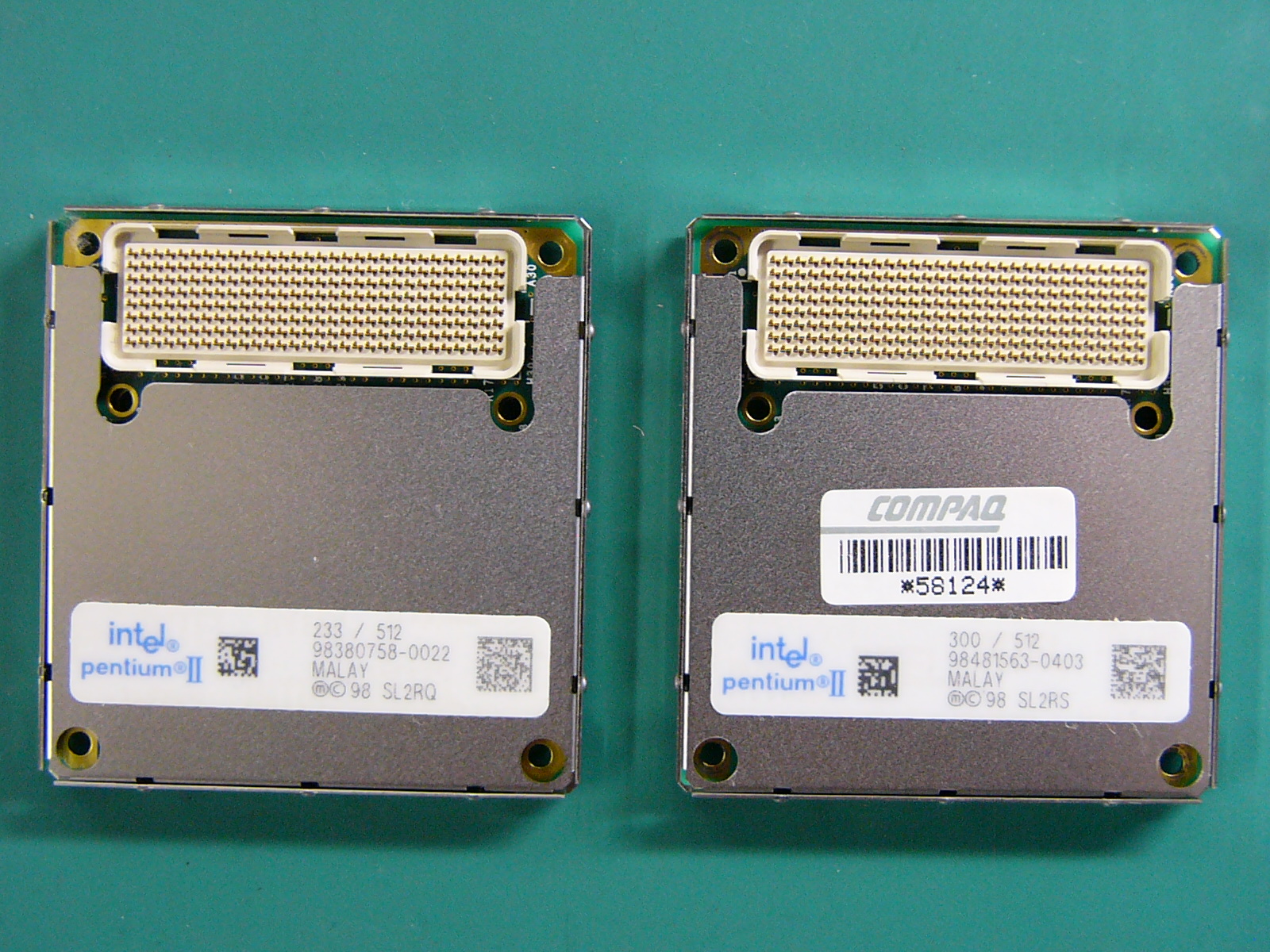

| ＣＰＵを外すときも無理に はがすとピンを傷めてしまう ので平均的に少しずつ外し ていきます。 左が元々ついていた２３３MHｚ 右が換装用の３００ＭＨｚです。 「Compaq」のシールが泣かせ ます。 |
 |
| CUPを取り付けるために ボルトの支柱を配置します。 あまり神経質になる必要も |
 |
| CPUをセットするのですが、 ここも慎重に力を加えて いきます。 （無理やり押し込んで支柱が ずれたりするとCPUのコネ クタやピンが破損します。） うまくセットできたら、ボルトと ナットで固定します。 |
 |
| CPU交換が終了したら、今回の 分解目的は達成です。 熱伝導ゴムをCPUコアに貼り付け 分解の逆手順で本体を組み立てます。 ※この時点で、ネジ止めは最小限に とどめておき、起動・動作確認後に 再度組みなおしを行います。 （交換失敗や接続ミスのチェック およびあわてて組み立てること による組み付けミスを防止する ためです。） |
|

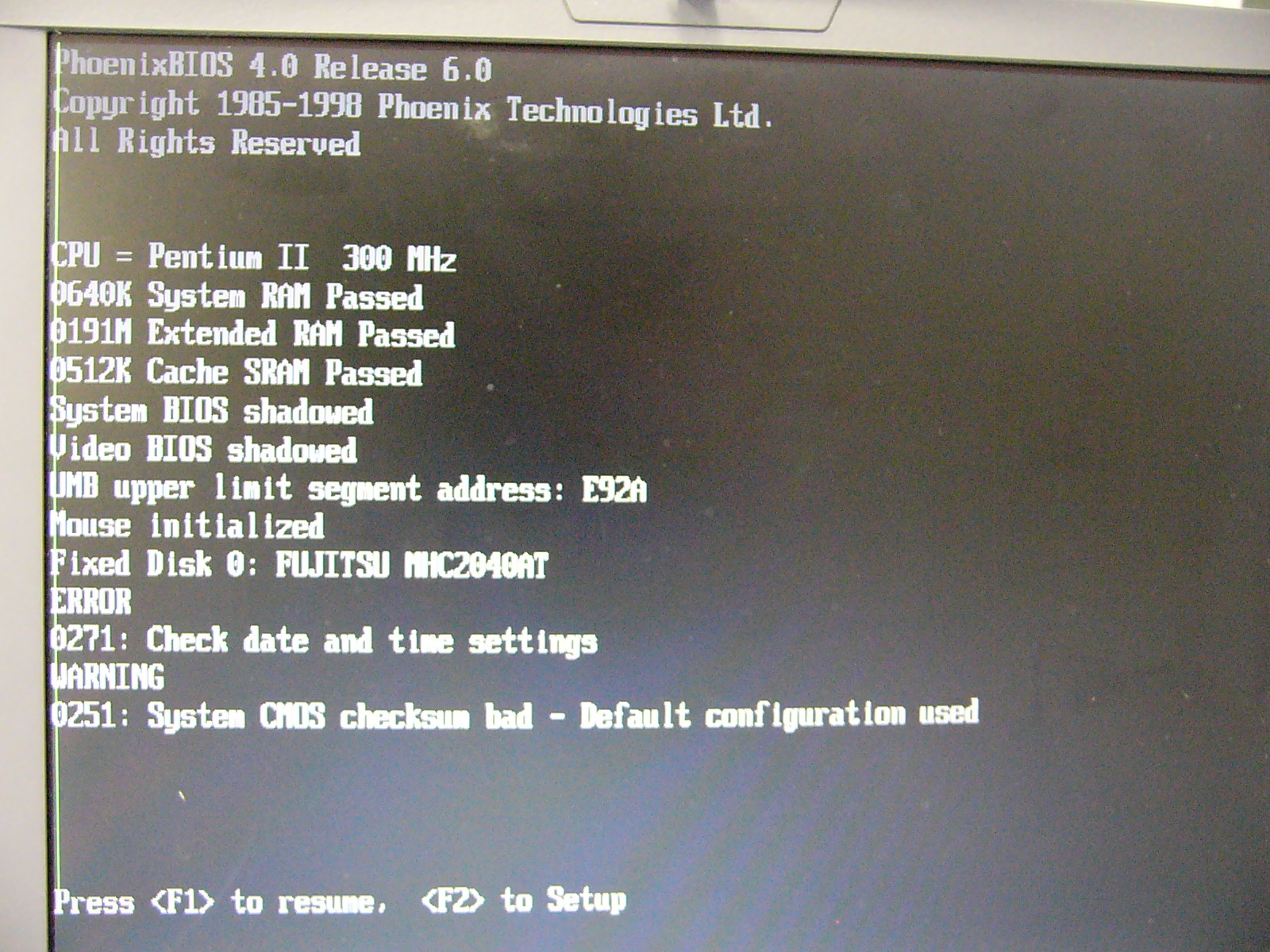

| これが、起動時の画面です。 （BIOSのバックアップ電池も 外したので、内蔵時計が 狂っており、システム設定 をやり直すことになります。） 画面左の緑の輝線は直って いません。（残念：コネクタの 接触不良ではないようだ！） |
 |
